THB係列臂架式混凝土泵車

THB係列臂架式混凝土泵車
產品分類: 混凝土泵送設備
產品名稱: THB係列臂架式混凝土泵車

產品詳情

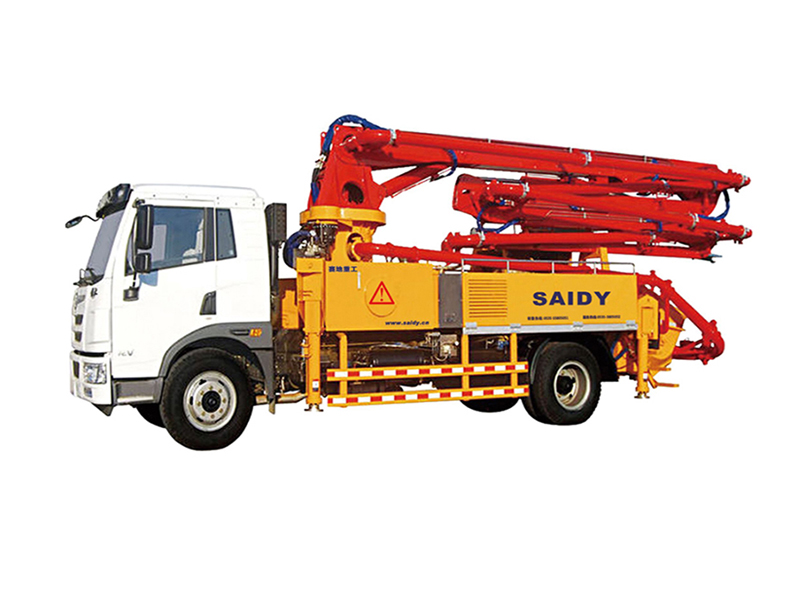

THB係列臂架式混凝土泵車

Arm Concrete Pump Car

混凝土泵按結構和用途分為拖式混凝土泵、車載泵和泵車，按動力類型分為電動混凝土輸送泵和柴油動力混凝土輸送泵。混凝土泵按結構形式分為活塞式、擠壓式、水壓隔膜式。泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料杆，就組成泵車。THB臂架式混凝土泵車也稱為是我公司全力打造的中短臂架泵車，是一種小型泵車，集行駛、泵送、布料於一體的混凝土輸送設備。

該泵車底盤、動力、電控、液壓、泵送係統合理匹配；臂架伸縮靈活快捷、支腿占地空間小、整車移動方便，機動靈活。針對農村市場開發研製的專用底盤，整車寬度僅為2.3米，移動靈活，泥濘、狹窄的鄉村道路皆可輕鬆通過。采用靈活的四節臂設計，布料範圍比三節臂更廣，同時應用單側支撐技術，可輕鬆實現狹小場地的施工。

•專為新型農村中低層的建設製造
•專為高鐵建設的短臂架設計製造
•泵送係統采用電液聯合控製，養護更輕鬆
•18~33米中短臂架，上下布料靈活，符合高鐵工法
•眼鏡板、切割環等磨損件均采用耐磨合金鋼製作
•雙泵開式液壓係統，全液控換向。
•元件壽命長，可靠性能高，減少設備的維護費用。

性能特點

  底盤與動力係統：采用中國一汽、北汽福田、東風載重底盤，承載能力強，動力性能好，油耗低。
  臂架及支腿液壓係統：臂架采用負載敏感的比例控製係統，使臂架運行速度快慢自如，操作性很好。不僅可以實現無級變速遙控控製，還可以實現緊急情況下的應急手動操作。支腿與臂架油路直接切換，避免誤操作，保證泵車施工安全性。
  臂架：通過有限元分析、動力學分析計算和試驗，以精確的數據支持作為基礎。材料采用高強度低合金鋼板，所有的材料與焊縫均通過100%無損探傷，確保臂架結構合理、可靠性高。

技術參數

規格	SD5201THB-25	SD5201THB-29	SD5201THB-33
理論輸送量(m3/h)	60	60	60
混凝土最大出口壓力(MPa)	6	6	6
泵送頻率(次/min)	26	26	26
上料高度	1450	1450	1450
料鬥容積(m3)	0.65	0.65	0.65
液壓係統型式	開式係統	開式係統	開式係統
分配閥形式	S型閥	S型閥	S型閥
液壓油冷卻	風冷	風冷	風冷
最大布料高度	18	29	33
回轉角度(°)	365	365	365
展臂角度(°)	90/180/365	90/180/365	90/180/365
底盤型號	東風DFL1120B/ 重汽ZZ1164G	東風DFL1120B/ 重汽ZZ1164G	東風DFL1120B/ 重汽ZZ1164G
軸距	4800	4800	4800
發動機最大功率(kw/rpm)	132/2200	249/2000	249/2000
整車質量(Kg)	14000	20800	22000
整車外形尺寸長×寬×高	9350×2200×3500	10203×2480×3534	10203×2480×3534

THB係列臂架式混凝土泵車
