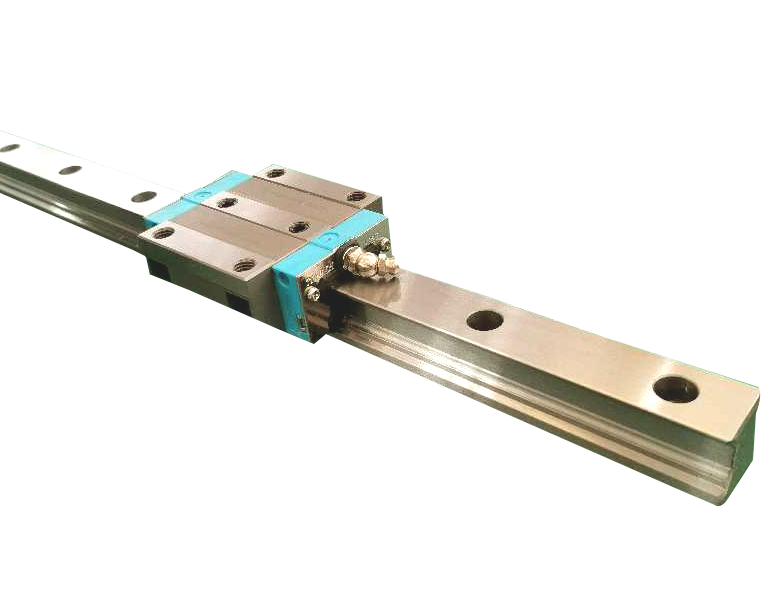

KG 係列直線導軌副，為四列式單圓弧滾道接觸的直線導軌副，具備四方向等負載特色、具有較高的抗扭矩特性，剛度高，也具有一定的自動調心功能，可吸收安裝麵的裝配誤差。

TIWINOK 的 KG 係列直線導軌副是特殊設計結構，設計了不鏽鋼密封帶板的卡槽、內密封條配合麵，導軌毛坯和滑塊毛坯都需要單獨開模提前預訂，而且截麵尺寸相比較TIWINOK 品牌的 11（ HG）係列產品更大，單位重量更重，成本相對 HG係列更高一些。

12 係列直線導軌副特點：

(1)自動調心能力

來自圓弧溝槽的 DF(45°-45°)組合，在安裝的時候，由於鋼球的彈性變形及接觸點的轉移，即使安裝麵多少有些偏差，也能被直線導軌副的滑塊內部吸收，產生自動調心能力效果，從而得到高精度穩定的平滑運動。

(2)具有互換性

由於 TIWINOK 對生產製造精度嚴格管控，直線導軌副尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份係列精度具可換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3)所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列式鋼珠等 45 度的接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的載荷；在必要時更可施加預壓以提高剛性。

（4）抗扭矩能力強。

采用O型結構設計，增強了滾道抗扭受力力臂，在懸伸狀態使用時性能更優。

文件下載：

法蘭滑塊.pdf">12係列高組裝法蘭滑塊.pdf
