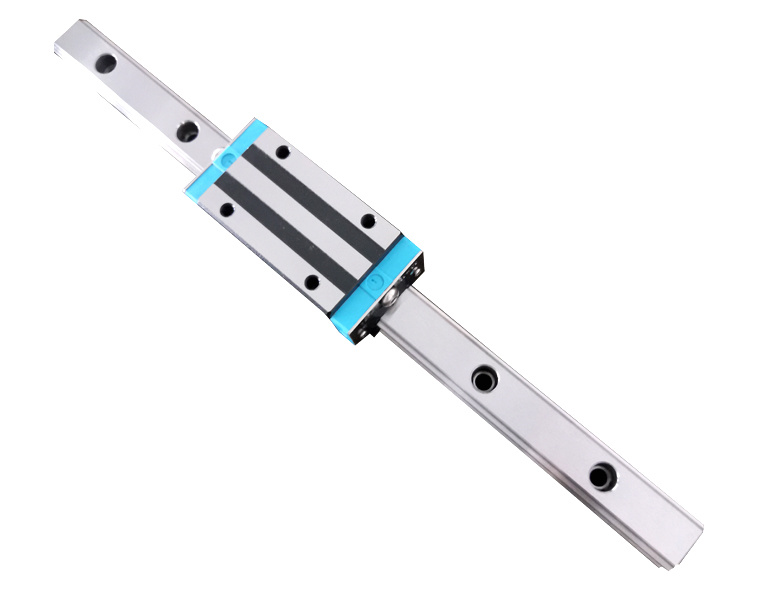

11 係列直線導軌副，為四列式單圓弧滾道接觸的直線導軌副，具備四方向等負載特色、及較高的自動調心功能，可吸收安裝麵的裝配誤差。

TIWINOK 的 11 係列直線導軌副采用了市場上最為通用流行的優化尺寸結構，導軌毛坯供應鏈完善，相比較 TIWINOK 品牌的 12（KG）係列產品，TIWINOK 的 11（HG）係列產品成本相對低一些。

11 係列直線導軌副特點：

(1)自動調心能力

來自圓弧溝槽的 DF(45°-45°)組合，在安裝的時候，由於鋼球的彈性變形及接觸點的轉移，即使安裝麵多少有些偏差，也能被直線導軌副的滑塊內部吸收，產生自動調心能力效果，從而得到高精度穩定的平滑運動。

(2)具有互換性

由於 TIWINOK 對生產製造精度嚴格管控，直線導軌副尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份係列精度具可換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3)所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列式鋼珠等 45 度的接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的載荷；在必要時更可施加預壓以提高剛性。

文件下載：

方型滑塊.pdf">11係列高組裝方型滑塊.pdf
