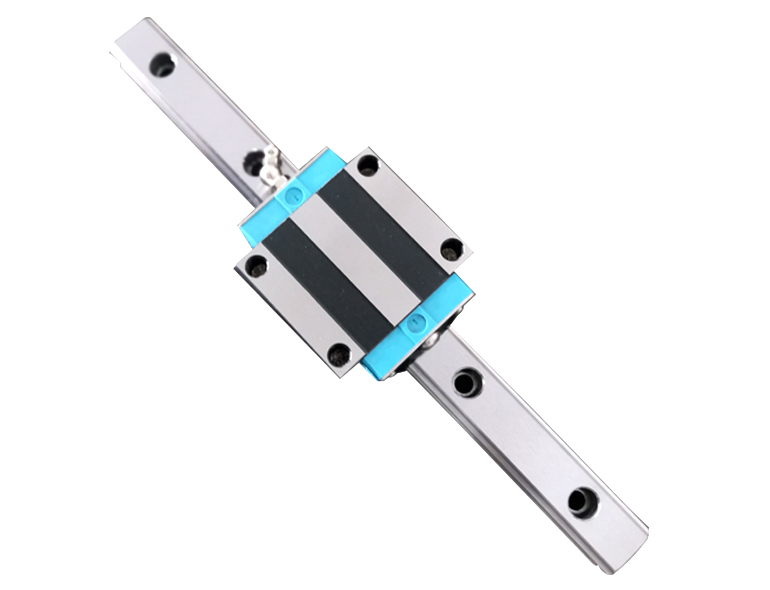

直線導軌11係列高組裝法蘭光孔型滑塊

直線導軌11係列高組裝法蘭光孔型滑塊

  • 所屬分類:11係列高調心直線導軌(俗稱HG )
  • 瀏覽次數:
  • 發布日期:2021-04-23 11:18:23
  • 產品概述





11 係列直線導軌副,為四列式單圓弧滾道接觸的直線導軌副,具備四方向等負載特色、及較高的自動調心功能,可吸收安裝麵的裝配誤差。

TIWINOK 的 11 係列直線導軌副采用了市場上最為通用流行的優化尺寸結構,導軌毛坯供應鏈完善,相比較 TIWINOK 品牌的 12(KG)係列產品,TIWINOK 的 11(HG)係列產品成本相對低一些。


11 係列直線導軌副特點:

(1)自動調心能力

來自圓弧溝槽的 DF(45°-45°)組合,在安裝的時候,由於鋼球的彈性變形及接觸點的轉移,即使安裝麵多少有些偏差,也能被直線導軌副的滑塊內部吸收,產生自動調心能力效果,從而得到高精度穩定的平滑運動。

(2)具有互換性

由於 TIWINOK 對生產製造精度嚴格管控,直線導軌副尺寸能維持在一定的水準內,且滑塊有保持器的設計以防止鋼珠脫落,因此部份係列精度具可換性,客戶可依需要訂購導軌或滑塊,亦可分開儲存導軌及滑塊,以減少儲存空間。

(3)所有方向皆具有高剛性

運用四列式圓弧溝槽,配合四列式鋼珠等 45 度的接觸角度,讓鋼珠達到理想的兩點接觸構造,能承受來自上下和左右方向的載荷;在必要時更可施加預壓以提高剛性。


文件下載:

11係列高組裝法蘭光孔型滑塊.pdf
